進口焊接硬密封蝶閥

發布時間：2021-01-28 17:10:00 作者：美國MILLER米勒

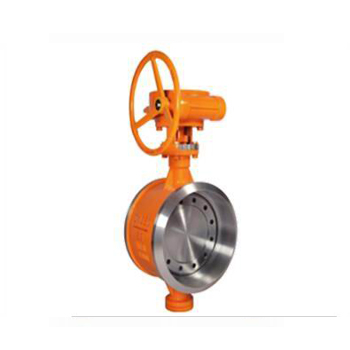

進口焊接硬密封蝶閥

　　進口焊接硬密封蝶閥詳情：

　　進口焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

　　蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

　　品牌：美國MILLER

　　進口焊接硬密封蝶閥參數：

　　公稱通徑：DN50-DN2000

　　公稱壓力：0.6Mpa-4.0Mpa

　　設計溫度：-29℃-600℃

　　連接方式：焊接

　　適用介質：水、氣、油、化工、鹽水、燃?xì)?，天然氣等等介質

　　進口焊接硬密封蝶閥部件：

零件名稱	材料
閥體	鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼
蝶板	鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼
閥座	不繡鋼、堆焊司太立等硬質合金
密封圈	不繡鋼與耐高溫石棉板組合成多層次
閥桿	20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料
軸套	奧氏體不繡鋼、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不繡鋼
支架	鑄鋼、不繡鋼

　　進口焊接硬密封蝶閥尺寸：

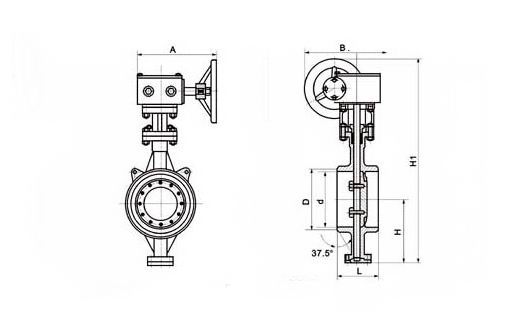

進口焊接硬密封蝶閥尺寸

公稱壓力 PN0.6MPa									公稱壓力 PN1.0MPa
DN	外形尺寸							WT(KG)	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	L	D	d	H	H1	A	B	WT(KG)
600	390	636	602	499	1280	570	660	450	390	636	602	499	1280	570	660	465
700	430	726	692	566	1480	750	550	660	430	726	692	566	1480	750	550	680
800	470	826	792	632	1608	750	550	780	470	826	792	632	1608	750	550	810
900	510	926	892	693	1857	750	550	820	510	926	892	693	1857	750	550	860
1000	550	1028	992	757	2038	900	750	1460	550	1028	992	757	2038	900	750	1625
1200	630	1228	1192	851	2237	1000	925	1590	630	1228	1192	851	2237	1000	925	1770
1400	710	1428	1392	876	2411	1000	925	2185	710	1428	1392	876	2411	1000	925	2425
1600	790	1628	1592	1095	2756	1000	925	3210	790	1628	1592	1095	2756	1000	925	3560
1800	870	1828	1792	1214	3093	1100	980	4090	870	1828	1792	1214	3093	1100	980	4545
2000	950	2028	1992	1332	3355	1100	980	5610	950	2028	1992	1332	3355	1100	980	6230

公稱壓力 PN1.6MPa									公稱壓力 PN1.6MPa
DN	外形尺寸							WT(KG)	DN	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	mm	L	D	d	H	H1	A	B	WT(KG)
80	114	90	78	90	356	180	200	27	600	390	636	602	509	1369	570	660	457
100	127	110	96	100	375	180	200	34	700	430	726	692	572	1492	750	550	810
125	140	135	121	113	401	180	200	41	800	470	826	792	638	1622	750	550	1093
150	210	161	146	130	450	270	280	43	900	510	926	892	700	1924	750	550	1410
200	230	222	202	205	545	400	425	81	1000	550	1028	992	765	2054	900	750	1870
250	250	278	254	235	630	400	425	102	1200	630	1228	1192	860	2259	1000	925	2082
300	270	330	303	275	715	450	560	132	1400	710	1428	1392	986	2610	1000	925	2850
350	290	382	351	309	817	450	560	164	1600	790	1628	1592	1106	2856	1000	925	4235
400	310	432	398	346	923	535	580	193	1800	870	1828	1792	1226	3121	1100	980	5346
450	330	484	450	392	1059	535	580	238	2000	950	2028	1992	1345	3385	1100	980	7328
500	350	535	[501	427	1126	535	580	302	-	-	-	-	-	-	-	-	-

公稱壓力 PN2.5MPa									公稱壓力 PN4.0MPa
DN	外形尺寸							WT(KG)	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	L	D	d	H	H1	A	B	WT(KG)
80	114	90	78	90	356	180	200	38	180	90	78	108	430	180	200	39
100	127	110	96	106	387	180	200	40	190	110	96	108	392	180	200	50
125	140	135	121	122	413	180	200	60	200	135 i	120	120	414	180	200	75
150	210	161	146	136	459	270	280	65	210	161	145	135	494	270	280	100
200	230	222	202	215	585	400	425	85	230	222	200	202	578	400	425	135
250	250	278	254	247	649	400	425	135	250	278	252	235	6^3	400	425	190
300	270	330	303	288	771	450	560	175	270	330	301	280	793	450	560	240
350	290	382	351	333	929	450	560	195	290	382	351	315	921	450	560	320
400	310	432	398	359	993	535	580	295	310	432	398	355	1021	535	580	450
450	330	484	450	405	1053	535	580	350	330	484	448	370	1143	535	580	500
500	350	535	501	444	1245	535	580	510	350	535	495	420	1192	535	580	560
600	390	636	602	521	1750	570	660	625	390	636	595	490	1327	570	560	720
700	430	726	692	586	1519	750	550	925	-	-	-	-	-	-	-	-
800	470	826	792	659	1659	750	550	1260	-	-	-	-	-	-	-	-
900	510	926	892	720	1829	750	550	1790	-	-	-	-	-	-	-	-
1000	550	1028	992	780	1949	900	750	1940	-	-	-	-	-	-	-	-
1200	630	1228	1192	889	2243	1000	925	2810	-	-	-	-	-	-	-	-
1400	710	1428	1392	1000	2262	1000	925	3500	-	-	-	-	-	-

　　訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
