進口蝶閥

進口襯氟蝶閥

發布時間：2019-05-24 17:05:00  作者：美國MILLER米勒

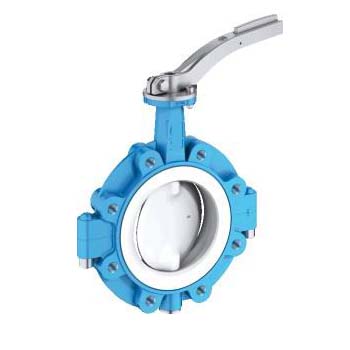

進口襯氟蝶閥

進口襯氟蝶閥

　　一、進口襯氟蝶閥產品概述

　　進口對夾式襯氟蝶閥，也叫襯四氟蝶閥，全襯蝶閥，氟塑料蝶閥，是指對夾式的蝶閥，閥內包裹聚四氟乙烯材料，適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

　　二、進口襯氟蝶閥特征

　　襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，閥桿與蝶板(鍛)為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

　　

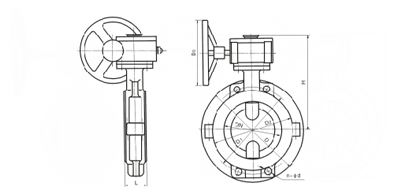

進口襯氟蝶閥主要外形和連接尺寸圖
進口襯氟蝶閥主要外形和連接尺寸圖

三、進口襯氟蝶閥主要外形和連接尺寸

DN NPS L D D1 D2 F B N-D W D0 H WT(kg)
（mm） (inch) PN0.6MPa
40 1 1/2 106 130 100 80 3 16 4月14日 160   140 10
50 2 108 140 110 90 3 16 4月14日 200   160 12
65 2 1/2 112 160 130 110 3 16 4月14日 250   160 13
80 3 114 185 150 125 3 18 4月18日 250   170 14
100 4 127 205 170 145 3 18 4月18日 300   180 16
125 5 140 235 200 175 3 20 8月18日 300   275 18
150 6 140 260 225 200 3 20 8月18日   200 295 38
200 8 152 315 280 255 3 22 8月18日   200 320 74
250 10 250 370 335 310 3 24 12月18日   240 385 105
300 12 270 435 375 362 4 24 12月23日   240 390 142
350 14 290 485 445 412 4 26 12月23日   240 460 179
400 16 310 535 495 462 4 28 16-23   280 510 220
450 18 330 590 550 518 4 28 16-23   280 540 268
500 20 350 640 600 568 4 30 16-23   320 570 378
600 24 390 755 705 670 5 30 20-25   320 660 608
700 28 430 860 810 775 5 32 24-25   360 710 1050
800 32 470 975 920 880 5 34 24-30   360 780 1320
900 36 510 1075 1020 980 5 36 24-30   380 885 1795
1000 40 550 1175 1120 1080 5 36 28-30   400 990
PN1.0MPa
40 1 1/2 106 145 110 85 3 18 4月18日 160   140 10
50 2 108 160 125 100 3 20 4月18日 200   160 12
65 2 1/2 112 180 145 120 3 20 4月18日 250   165 14
80 3 114 195 160 135 3 22 4月18日 250   170 16
100 4 127 215 180 155 3 22 8月18日 300   180 18
125 5 140 245 210 185 3 24 8月18日 300   275 20
150 6 140 280 240 210 3 24 8月23日   200 295 38
200 8 152 335 295 265 3 26 8月23日   200 320 74
250 10 250 390 350 320 3 28 12月23日   240 385 105
300 12 270 440 400 368 4 28 12月23日   240 390 142
350 14 290 500 460 428 4 30 16-23   240 460 179
400 16 310 565 515 482 4 32 16-25   280 510 220
450 18 330 615 565 532 4 32 20-25   280 540 268
500 20 350 380 620 585 4 34 20-25   320 570 378
600 24 390 780 725 685 5 36 20-30   320 660 608
700 28 430 895 840 800 5 40 20-30   360 710 1050
800 32 470 1010 950 905 5 44 24-34   360 780 1320
900 36 510 1110 1050 1005 5 46 28-34   380 885 1795
1000 40 550 1220 1160 1115 5 50 28-34   400 990 1900


　　進口襯氟蝶閥技術參數：

　　公稱通徑DN50～DN1200(mm)

　　壓力等級PN0.6、1.0、1.6MPa

　　連接方式對夾式、法蘭連接

　　驅動方式氣動控制,壓縮空氣4-7bar,可帶手動裝置

　　適用溫度聚四氟乙烯PTFE：-20℃～180℃

　　泄露量符合標準(可達零泄露)

　　密封結構半襯氟密封、全襯氟密封

　　工作場合弱腐蝕性流體及強酸介質等(常溫常壓、常溫低壓場合)

　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
