公稱壓力（Mpa）

PN1.0~2.5MPa；ANSI 150

適用溫度：(℃）

-30~150℃

閥體形式

S型

連接形式

法蘭式  內螺紋

密封填料

PTFE

閥芯形式

膜片

流量特性

進似快開特性

動作范圍

直行程

泄露量Q

0.01%×閥額定容量

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

50：1

配置執行機構

氣動執行機構

控制方式

調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

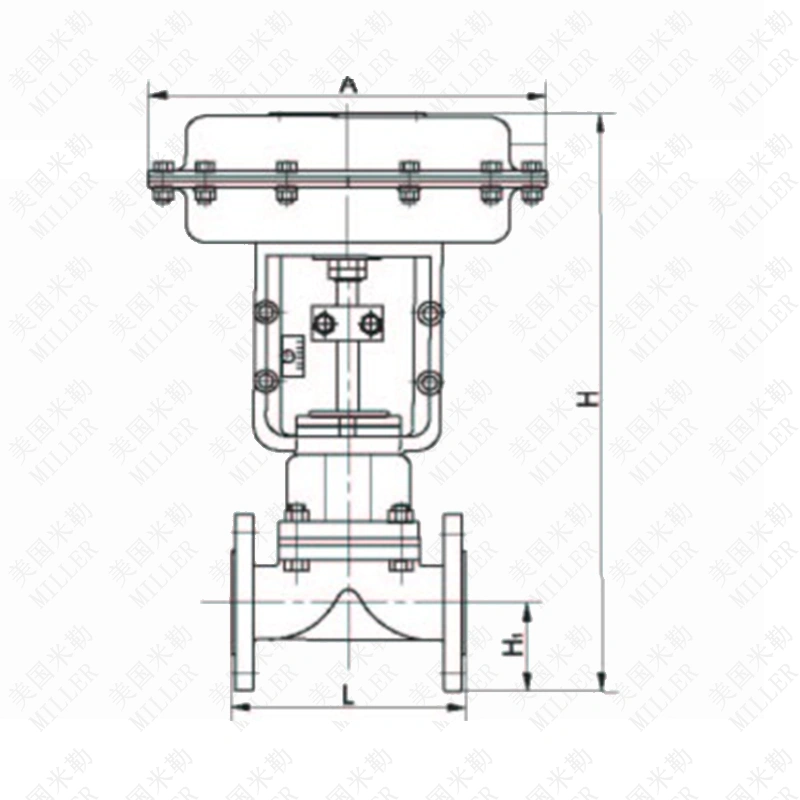

L

135

145

160

180

210

250

300

350

400

460

570

H1

410

418

428

474

497

530

540

560

585

600

640

H2

52.5

57.5

67.5

75

82.5

90

100

110

135

150

190

A

282

360

470
