電磁閥模型、電磁閥模型編制及電磁閥模型表示方法:
電磁閥的模型表示:

1、防爆形式代號——帶“f”的防爆類型不防爆。

2.工作表單代碼——常開“K”不代表常閉；帶“z”的自保持型

3.結構形式代碼——“0”表示直接作用，“3”表示直接作用，“5”表示緊急切斷，“Q”

4.連接方式代碼-1為內螺紋，2為外螺紋，6為焊接，7為法蘭，9為8卡。

5.標稱直徑代碼-阿拉伯?dāng)?shù)量(單位:毫米)

6.耐壓等級規范——“Y”級中低壓0-6.4MPa真空，“M”級高壓6.5MPa-99MPa，“H”級超高壓100MPa以上，“G”級

7.閥體材料代碼-鑄鋼為C，黃銅為B，聚四氟乙烯為T，聚氯乙烯為F，聚丙烯為S，聚氯乙烯為P，塑料為V

8.附加功能代碼-“X”帶信號反饋功能，“S”帶手動功能，“D”帶止回功能

電磁閥模型準備說明

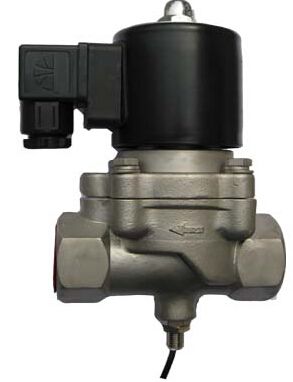

不銹鋼進口電磁閥類型-常開-先導型-內螺紋-DN15-1.6mpa-防爆型FK51-15MB，非防爆型表示K51-15MB。

高壓電磁閥類型-常閉-先導式-法蘭-DN50-15mpa-防爆型F58-50HB，非防爆型K58-50HB。

聚四氟乙烯電磁閥類型-先導型-內螺紋-DN20-0.6 MpA-常開K51-20MW，常閉K51-20MW。

PVC電磁閥型號-內螺紋- DN15-1.0mpa -常開型K51-15MS，常閉型K51-15MS

兩位三通電磁閥模型表示方法

進口二位三通電磁閥-2/3-不防爆時拆下F。

一進一出:防爆2/3+其他適當表示(數字和字母)

一進二出:防爆2/31+其他適當表示(數字和字母)

兩進一出:防爆2/32+其他適當表示(數字和字母)

提示:

1.電磁閥應水平安裝，即線圈在頂部。如果需要垂直安裝，訂貨時要特別提出。

2.如果介質中有雜質，請安裝40-100目/英寸的濾網；

3.如果電磁閥的出口壓力大于入口壓力，流體將反向流動，此時應安裝止回閥；
