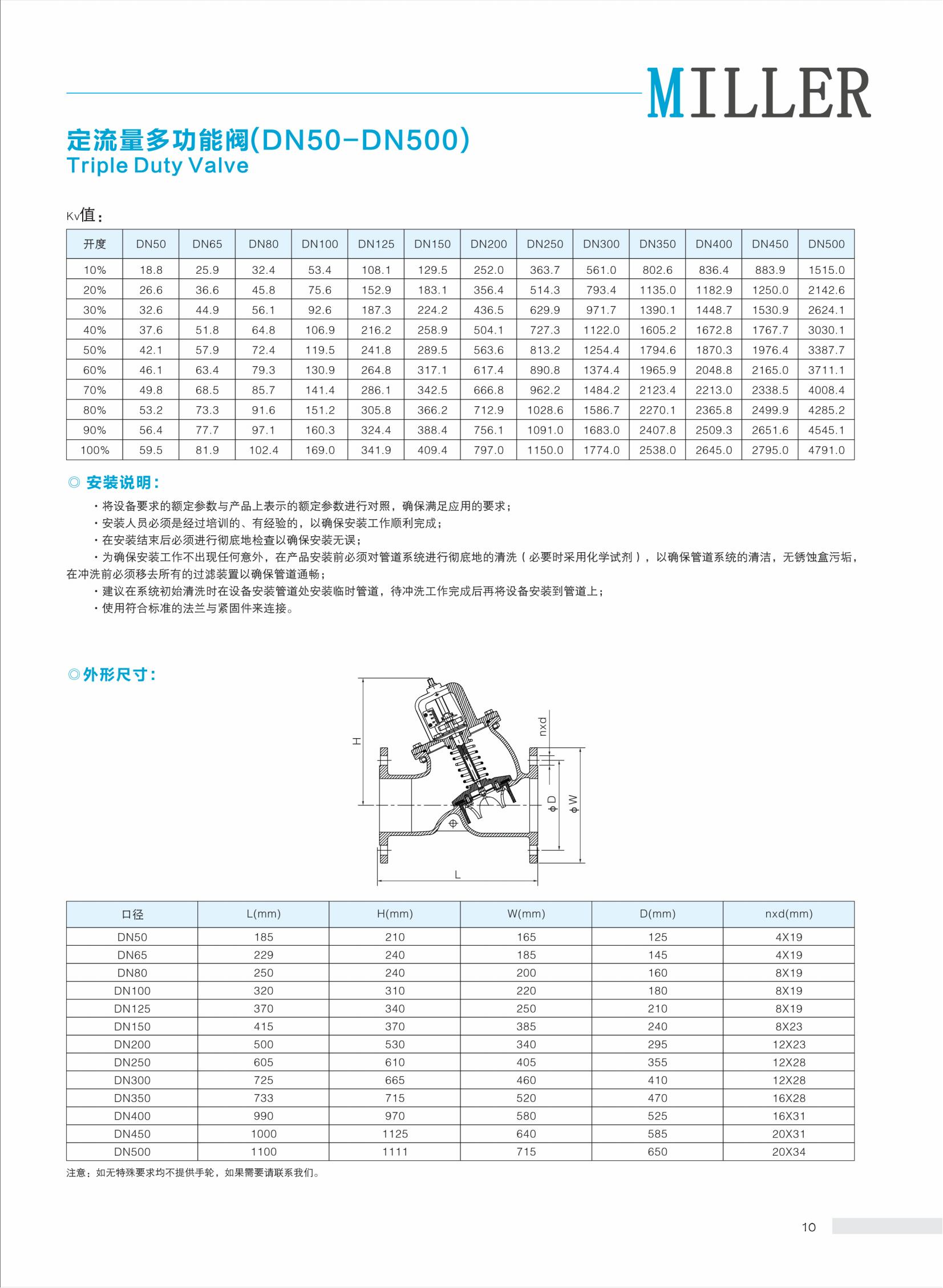

定流量多功能閥(DN50-DN500)

    TripleDutyValve

    ◎應用：

    NSC系列定流量多功能閥可應用于石油、化工、冶金、水處理等行業中，此閥綜合了蝶閥、平衡閥、無聲止回閥以及測流量閥等多種功能于一身，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用。

    ◎特點：

    •有一個開度指示器顯示閥門的開合程度

    •閥瓣密封面是由直接硫化在球墨鑄鐵閥瓣上的EPDM橡膠構成，因而可以吸收關閉閥瓣時所產生的沖擊，并且完全密封。

    ◎工作原理：

    閥體配有加速關閉彈簧，利用快關原理防止水錘的產生，防止介質倒流，達到靜音關閉；裝有開度指示器，通過調節開度，可以調節水泵的輸出量；通過關閉閥桿可對介質進行截止起到截止閥的作用。

    ◎技術規格

    尺寸：DN50-DN500

    工作溫度：-10~120P

    承壓等級：PN16

    工作介質：水、乙二醇溶液

    連接方式：法蘭連接

    連接標準：EN1092-1/2GB/T17241.6-2008

◎技術參數:

產品型號：

型號	口徑	Kvs值
NSC050	DN50	59.5
NSC065	DN65	81.9
NSC080	DN80	102.4
NSC100	DN100	169.0
NSC125	DN125	341.9
NSC150	DN150	409.4
NSC200	DN200	797.0
NSC250	DN250	1150.0
NSC300	DN300	1774.0
NSC350	DN350	2538.0
NSC400	DN400	2645.0
NSC450	DN450	2795.0
NSC500	DN500	4791.0
