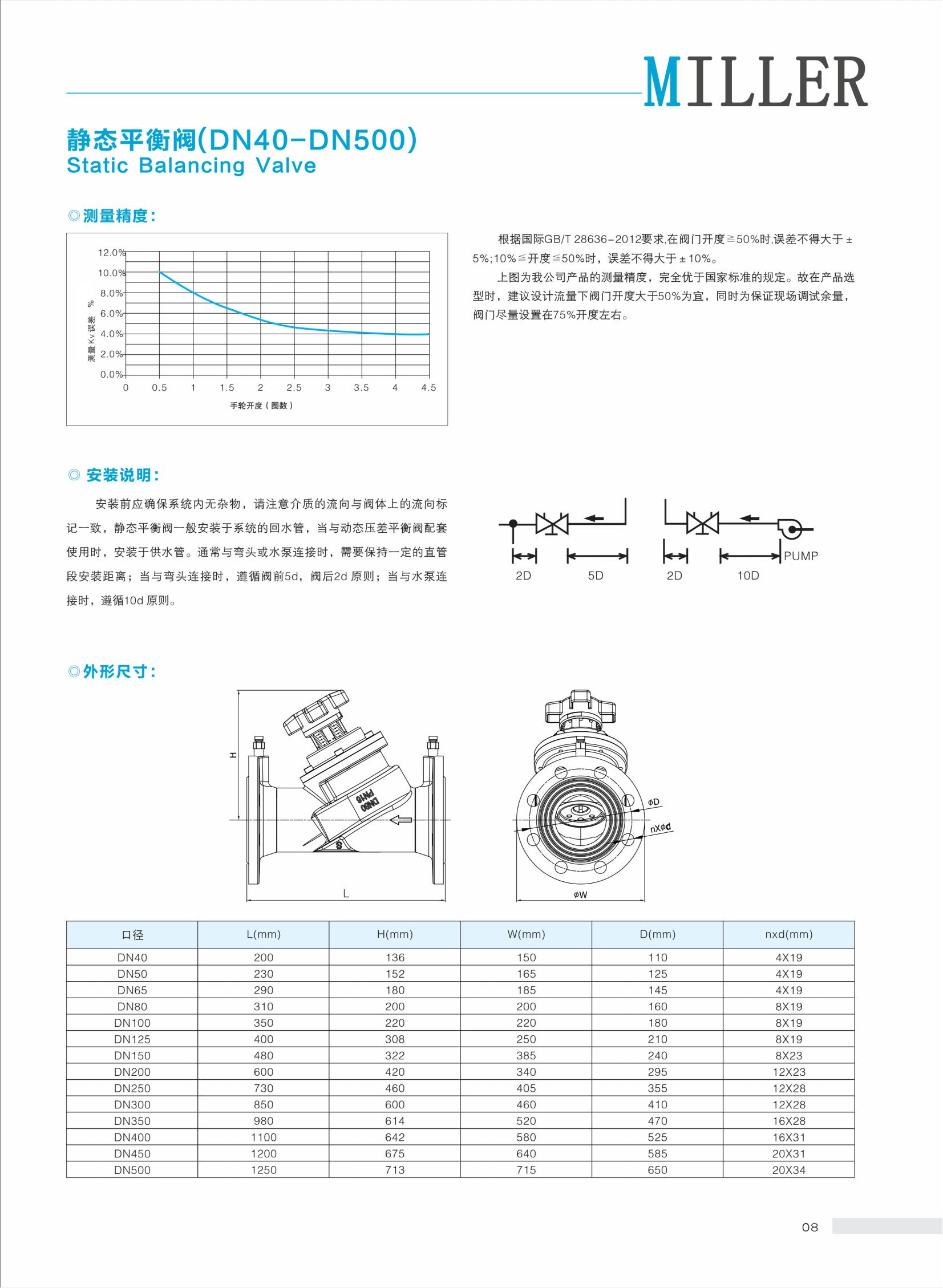

靜態平衡閥(DN40-DN500)
StaticBalancingValve◎應用：
NSV系列靜態水力平衡閥，可應用于空調、供熱及生活熱水系統中，用來平衡末端及環路流量之用。具有關斷功能，可代替截止閥；具有最大行程鎖定功能，當系統調試后可將鎖定功能開啟，日后可關閉靜態閥進行管路維護與檢修，結束后可以直接將閥門恢復到設定好的最大行程處，避免二次調試，節約大量時間與成本。產品攜帶有測量接頭，方便與測量設備的快速連接，節省調試時間。產品可應用于供水或回水管路。
◎特點：
•精確流量控制
•數字手輪開度指示
-開度鎖定簡單
•具有關斷功能，通過手輪進行關斷
•具有自密封壓力/流量測量口
◎技術規格：
尺寸：DN40-DN500
工作溫度：-10~120P
承壓等級：PN16
工作介質：空調冷熱水、乙/丙二醇溶液
連接方式：法蘭連接
連接標準：EN1092-1/2GB/T17241.6-2008
材質：①閥體：球墨鑄鐵
②閥芯：球墨鑄鐵/不銹鋼/黃銅
③鎖緊螺釘：黃銅/不銹鋼
④閥座密封：PTFE/EPDM
⑤閥桿：黃銅/不銹鋼
⑥鎖定芯桿：黃銅/不銹鋼
⑦閥蓋：球墨鑄鐵
⑧緊定螺絲：不銹鋼
⑨手輪：尼龍DN40-DN250
壓鑄鋁DN300-DN500
⑩測量嘴：黃銅
◎技術參數:
產品型號：
|
型號 |
口徑 |
Kvs值 |
|
NSV040 |
DN40 |
32.3 |
|
NSV050 |
DN50 |
54.0 |
|
NSV065 |
DN65 |
94.47 |
|
NSV080 |
DN80 |
137.20 |
|
NSV100 |
DN100 |
211.20 |
|
NSV125 |
DN125 |
330.40 |
|
NSV150 |
DN150 |
408.52 |
|
NSV200 |
DN200 |
759.25 |
|
NSV250 |
DN250 |
1162.25 |
|
NSV300 |
DN300 |
1703.30 |
|
NSV350 |
DN350 |
2250 |
|
NSV400 |
DN400 |
2804 |
|
NSV450 |
DN450 |
3750 |
|
NSV500 |
DN500 |
4210 |
