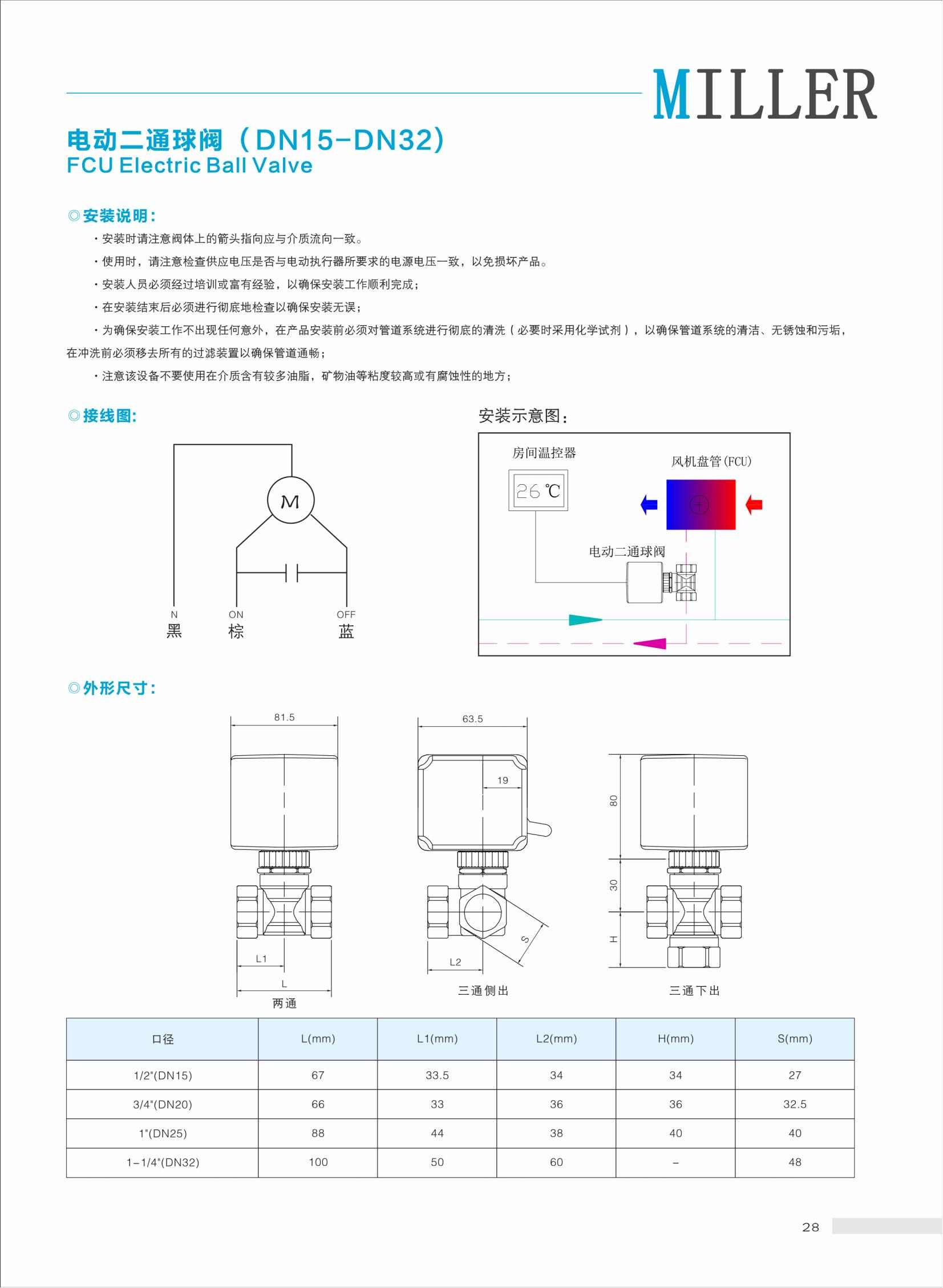

電動二通球閥(DN15-DN32)

    FCUElectricBallValve

    ◎應用：

    MFD系列電動二通或三通閥用于風機盤管冷水或熱水管道，通過對管道的開啟、關斷，達到控制室內溫度目的。該系列閥門采用雙向電機驅動，性能優異，使用安全可靠。

    ◎特點：

    •良好的防水防灰功能(Ip65)

    •閥門關閉壓差大，泄漏率低

    •閥門柔性開啟，有效防止水錘

    •閥門流道設計先進，減少堵塞現象

    •執行器可雙方向裝配，易于接線與保養

    •閥門運行到位后電機不承受任何力，產品壽命更長

    •安裝方便，無需特殊工具

    •閥體可單獨手動操作

    •執行器可適配DN15-DN32的所有球閥

    •執行器的偏心結構，閥門可以緊貼墻面安裝

    •執行器拆裝簡便，可在設備及管道安裝后再裝，便于提高工效

    •介質的溫度不易傳遞到執行器內

    ◎工作原理：

    控制閥由雙向電機驅動，電機與溫控器通過公共端、開啟端、閉合端連接。溫控器不斷采樣、處理現場數據，發出控制信號，令電動球閥電機運行或停止，控制電動球閥的開閉程度，冷水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動球閥斷電，使閥門開度處于最佳狀態，室溫始終保持在溫控器設定的溫度范圍內。

    ◎技術規格：

    尺寸：DN15-DN32

    工作溫度：0~95P

    承壓等級：PN16

    工作介質：空調冷熱水、乙/丙二醇溶液

    連接方式：螺紋連接

    連接標準：EN10226GB/T7306.1-2000

    執行器防護等級：IP65

    工作電壓：220VAC50/60HZ或者24VAC50/60HZ

    功率：5W

    動作時間：12-18S

    控制特性：開關控制

    材質：閥體:鍛造黃銅

    閥球:不銹鋼

    閥軸:黃銅

    密封：EPDMO型圈,帶潤滑

    閥座:聚四氟乙烯PTFE

    執行器外殼：阻燃工程塑料ABS

◎技術參數:

產品型號：

型號	規格	口徑	Kvs	關閉壓力
MFD015	二通閥	DN15	4.62	200KPa
MFD020		DN20	7.50	1000KPa
MFD025		DN25	13.02	WOOKPa
MFD032		DN32	25.97	WOOKPa
MFD015	三通閥	DN15	4.62	200KPa
MFD020		DN20	7.50	WOOKPa
MFD025		DN25	13.02	WOOKPa
MFD032		DN32	25.97	WOOKPa
